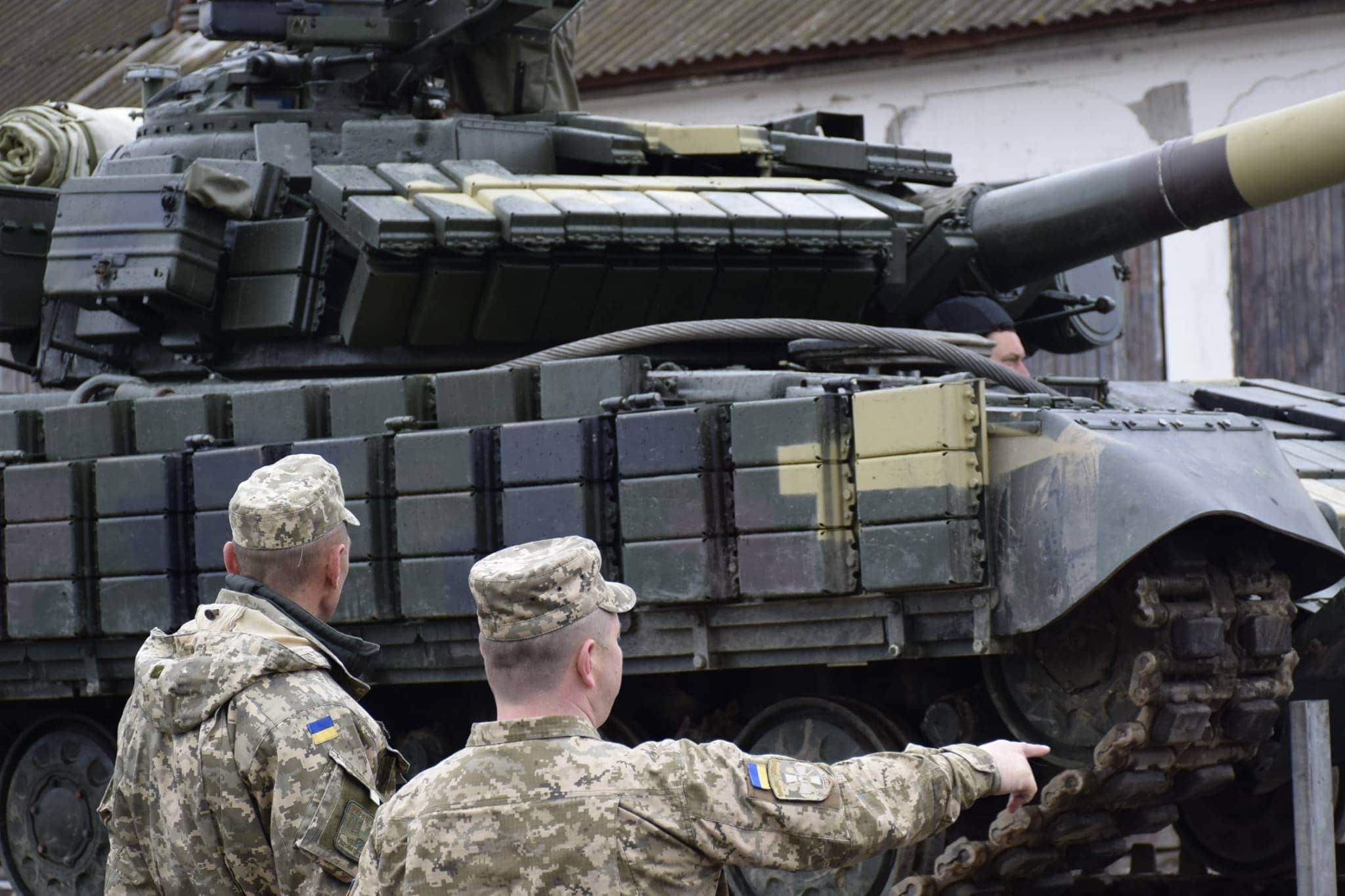

Модернізація танку Т-64БВ з тепловійзійним прицілом, GPS навігацією та іншими опціями почала надходити до Збройних Сил України.

На минулому тижні у ЗМІ з’явилась інформація щодо останньої версії танку Т-64БВ яка вже почала надходити до війська:

У офіційних пресрелізах про цю модернізацію вказали доволі скромно:

• нові приціли нічного бачення
• радіостанції з радіусом дії до 70 км
• GPS навігація

Ми спробували розібратись що саме було встановлено на цю машину.

Нові приціли

Щодо нових прицілах на нашому форумі вказали ТПН-1-ТПВ від Трімен-Україна

На офіційному сайті виробника для спостереження та орієнтування командира танку вказані характеристики для перископічного бінокулярного приладу серії ТКН-3-ТПВ

У денному каналі є кутомірна і далекомірна шкали. В нічному каналі встановлений тепловізійний вузол. Може використовуватися вдень і вночі, не боїться зустрічних і фонових засвічень, немає потреби закривати шторку при стрільбі, оснащений технологією поліпшення якості зображення в складних погодних умовах (туман, дощ тощо. ). Встановлюється в штатне місце і не вимагає змін у з’єднанні з бортовою мережею і відповідних місцях установки (штатний кріплення в бронетехніку). Оснащений високоякісним екраном відображення візуальної інформації для спостереження за обстановкою в штатні окуляр приладу.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Вигляд з прицілу у різних варіантах збільшення кратності:

Також на сайті є інформація по приладам прицілювання навідника 1К13 МбТ

ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Та перископічний прилад спостереження та орієнтування механіка-водія серії ТВН який замінює прилади ТВНЕ-4Б, ТВНЕ-4ПА і ТВН-5 в габаритах ТПНО-170А

GPS навігація танку

На вітчизняних бронетранспортерах БТР-3, БТР-4, Дозор-Б та інших бронемашинах встановлюється навігаційне обладнання виробництва Державного підприємства “Оризон-Навігація”

На сайті виробника з’явився новий навігаційний пристрій супутникової навігації СН-4215 розроблений по результатам експлуатації апаратури СН-3210 для встановлення на рухомих об’єктах наземної рухомої техніки (з можливістю індивідуального використання) та має покращені тактико-технічні характеристики у порівнянні із своїм попередником.

Працює апаратура за допомогою зовнішньої антени типу SMART, на вчорашніх фотографіях відправки Т-64БВ до Німеччини на танковий біатлон вдалось ідентифікувати цю антену:

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ СН-4215

Приймач сигналів систем GPS/ГЛОНАСС/SBAS:

• кількість каналів – 32
• робочий диапазон – L1
• алгоритм вибору каналу прийому– All-in-view;
• конструкційне розміщення – зовнішнє( в складі SMART-антени) та внутрішнє.

Точність вирахування координат/висоти в автономному режимі роботи: 10/15м

Точність вирахування швидності: 0.1 м/с

Дисплей: кольоровий, графічний, сенсорний, інформаційне поле – 170,0 x110,0 мм (діагональ – 200 мм).

Робоча температура: від -30°С до +50°С.

Габаритні розміри: 218 х 191 х 57 мм.

Вага блоку відображення та контролю: не більше 2,5 кг.

Живлення:

• від бортової мережі постійного струму з напругою 12, 24 чи 27 В
• від вбудованого акумулятора(АКБ)
• час автономної роботи від АКБ – не менше 1 години

Об’єм вбудованої пам’яті: 16 Гб.

Інтерфейси: RS232/422, USB2,0, Ethernet,  Wi-Fi, DigiMash.

Антена – зовнішня (тип SMART) та вбудована

Апаратура СН-4215 забезпечує маршрутну навігацію, розрахунок азимутів до цілей, вивід текстових повідомлень та оповіщень, тощо.

В комплекті з цифровою радіостанцією може працювати в якості автоматизованої інформаційної системи, що дозволяє обмін оперативної навіганційної інформації(цілей, перешкод та інше) між об’єктами системи.

Радіостанція нового зразка з радіусом дії у 70 км забезпечує сталий зв’язок бойової машини.

Вище вказані модернізації танку Т-64БВ дозволяють вивести на новий рівень оперативно-тактичне управління підрозділом під час бою за значно розширити можливість роботи екіпажу, який тепер за наявності нових опцій може визначати цілі в незалежності від стану доби, передавати їх на командний пункт з прив’язкою до координат та подальшого прийняття рішення центром управління операцією.
